ผู้บุกเบิกโซลูชันการบรรจุอัตโนมัติในอุตสาหกรรม
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | jlpack |
| ได้รับการรับรอง: | ISO9001，CE |
| หมายเลขรุ่น: | GD600 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| รายละเอียดการบรรจุ: | กล่องไม้ / ภาชนะมาตรฐาน |
| เวลาการส่งมอบ: | แบบสแตนด์อโลน 1 สัปดาห์ สายการบรรจุ 150 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 200 ชุด/ปี |
| แอปพลิเคชัน: | ขดลวดเหล็ก ลวดสแตรนด์ ขดลวดทองแดง | ความเร็วเสียงกริ่ง: | <i>Appr.</i> <b>แอป</b> <i>20-90r/min</i> <b>20-90r / นาที</b> |
|---|---|---|---|
| ความเร็วลูกกลิ้ง: | 5-8m / นาที | ประเภทขับเคลื่อน: | ไฟฟ้า |
| แรงดันไฟฟ้า: | 380V/50Hz | วัสดุบรรจุภัณฑ์: | กระดาษ , พลาสติก |
| การใช้งาน: | ห่อหุ้มป้องกันด้านนอก | วัสดุ: | เหล็กกล้าคาร์บอน โลหะ |
| พิมพ์: | เครื่องห่อ | ชื่อ: | เครื่องบรรจุม้วนลวดเหล็กเส้น |
| เน้น: | เครื่องบรรจุลวดเหล็กอัตโนมัติ,เครื่องบรรจุลวดเหล็ก 90r / นาที,GD800 เครื่องห่อลวดอัตโนมัติ |
||

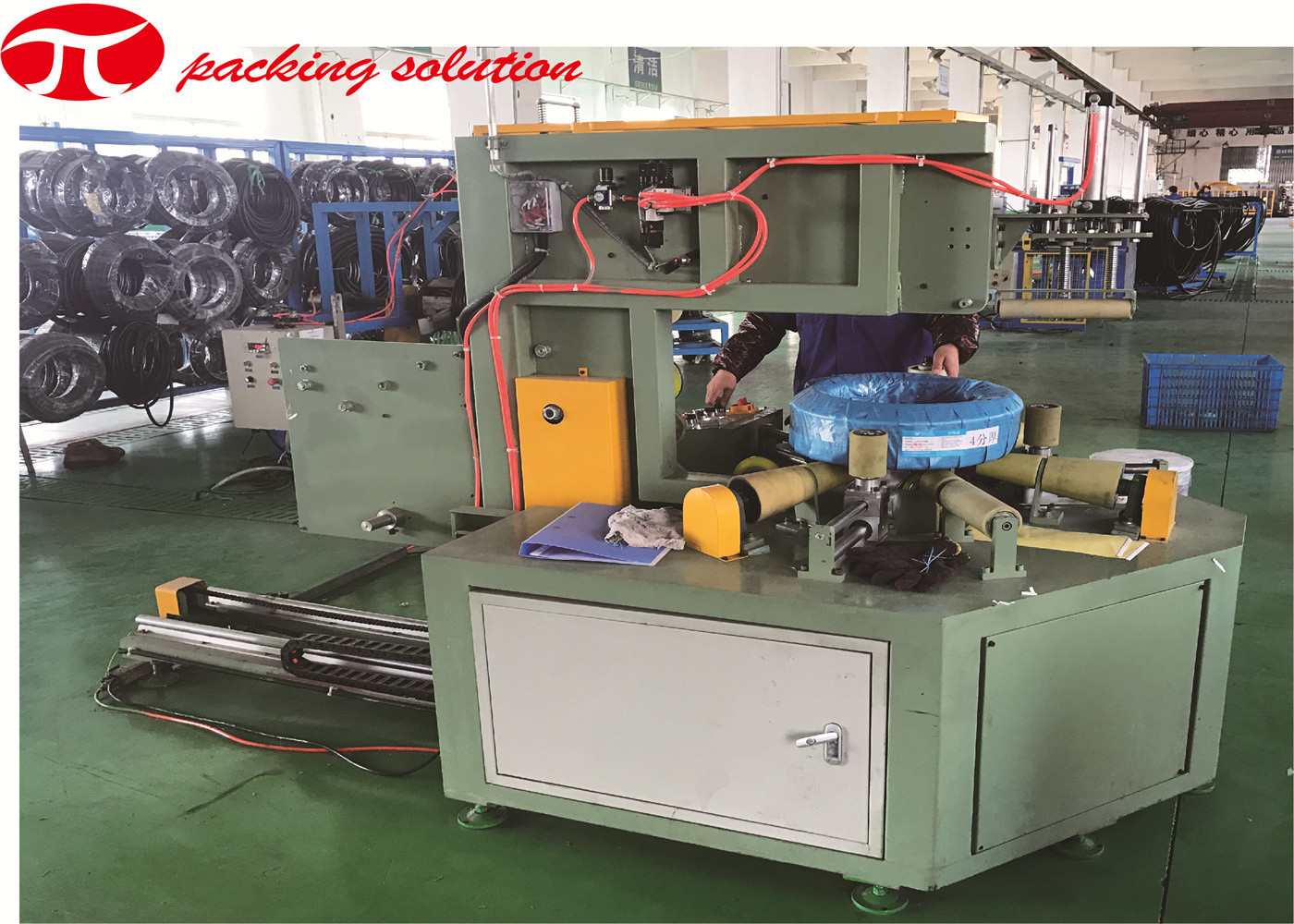

เครื่องบรรจุลวดเหล็ก 90r / นาทีโหลดอัตโนมัติเครื่องห่อลวดอัตโนมัติ
เครื่องจักร แอปพลิเคชัน:

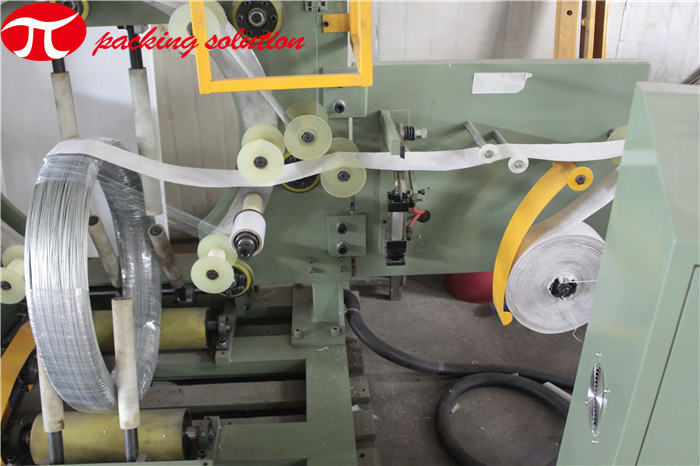

เครื่องพันสายไฟติดตั้งรถเข็นเคลื่อนย้ายได้เพื่อความปลอดภัยและความสะดวกในการจัดการขดลวดระหว่างการทำงาน เครื่องนี้สามารถใช้กันอย่างแพร่หลายสำหรับการพันขดลวดด้านนอกของขดลวด ขดลวดทองแดง ขดลวดอลูมิเนียม ขดลวดเหล็ก ฯลฯ โดยกระดาษผสม เทป เทปพลาสติก ฟิล์มยืด ฯลฯ เพื่อให้ขดลวดกันน้ำ กันสนิม กันฝุ่น และดีสำหรับการจัดเก็บและขนส่ง
การติดตั้งเครื่อง:
เครื่องจะต้องติดตั้งบนพื้นราบและพื้นแข็ง โดยที่น้ำหนักบรรทุกบนพื้นดินควรมากกว่า 1 ตัน/ลูกบาศก์เมตร2.
คุณสมบัติพื้นฐานของเครื่อง:
1. การออกแบบพิเศษของรถเข็นเคลื่อนที่เพื่อการห่อที่ปลอดภัยและสะดวกยิ่งขึ้น
2. การทำงานที่ชาญฉลาดและเรียบง่ายสูงเพียงแค่ต้องตั้งค่า OD, ID และความกว้างของวัตถุขด พารามิเตอร์อื่น ๆ จะถูกตั้งค่าโดยอัตโนมัติ
3. ความสูงของกระดานสไลด์สามารถปรับได้สำหรับ OD & ID ที่แตกต่างกัน
4. ระดับความตึงของวัสดุสามารถปรับได้โดยอัตโนมัติ
5. มีการห่อแบบซิงโครนัสสามารถตั้งค่าเทปปิดกล่องและฟิล์มยืดสำหรับห่อได้ในขั้นตอนเดียวเพื่อให้งานมีประสิทธิภาพมากขึ้น
6. ปรับระดับการทับซ้อนกันของวัสดุห่อได้
7. นำอุปกรณ์ตัดพิเศษมาใช้
8. มีกลไกสำหรับป้อนและตัดวัสดุบรรจุภัณฑ์
9. เสียงกริ่งจะรีเซ็ตโดยอัตโนมัติเมื่อการบรรจุเสร็จสิ้น ให้เตรียมบรรจุหีบห่อต่อไป
10. กาวโพลียูรีเทนใช้สำหรับห่อลูกกลิ้งรองรับและป้องกันลูกกลิ้ง
พารามิเตอร์เครื่อง:
| แบบอย่าง | GD300 | GD600 |
| พิมพ์ | ประเภทรถเข็น | ประเภทรถเข็น |
| วัตถุ | เหล็กม้วน/ขดลวดทองแดง/ขดลวด/ฯลฯ. | เหล็กม้วน/ขดลวดทองแดง/ขดลวด/ฯลฯ. |
| ความกว้างของคอยล์ | ≤300 | ≤600mm |
| คอยล์OD | ≤1500 | ≤1600mm |
| รหัสคอยล์ | 508/610mm | 508mm/610mm |
| น้ำหนักคอยล์ | ≤2000Kg | ≤6000Kg |
| ความเร็วเสียงกริ่ง | แอป20-90r / นาที | แอป20-80r / นาที |
| ความเร็วลูกกลิ้ง | 5-8m / นาที | 5-8m / นาที |
| กำลังขับ | ประมาณ 3.0KW | ประมาณ 4.5KW |
| แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ/380V/50Hz | ไฟฟ้ากระแสสลับ/380V/50Hz |
| การจ่ายอากาศ | 6-8kgf/ซม.2 | 6-8kgf/ซม.2 |
| วัสดุบรรจุภัณฑ์ | กระดาษผสม/กระดาษ VCI/เทปถัก: กว้าง:80-100มม.ID:55mm;OD≤500mm | กระดาษผสม/กระดาษ VCI/เทปถัก: กว้าง:80-100มม.ID:55mm;OD≤500mm |
| ฟิล์มยืด: กว้าง:80-100mm;ID:50mm;OD≤150mm | ฟิล์มยืด: กว้าง:80-100mm;ID:50mm;OD≤150mm | |
| ระบบห่อแบบซิงโครนัส | ไม่จำเป็น | ไม่จำเป็น |
| หุ่นยนต์อัตโนมัติ | ไม่จำเป็น | ไม่จำเป็น |
หมายเหตุ: ข้อมูลมีไว้เพื่อการอ้างอิงเท่านั้น เครื่องสามารถกำหนดเองได้ตามขนาดวัตถุเฉพาะ
ตู้สลับ
อุปกรณ์ไฟฟ้าถูกติดตั้งบนเพลตยึดในตู้ปิด ระดับการป้องกัน IP20 ออกแบบในรูปแบบ 1 ตามมาตรฐาน EN 60439-1ตู้แต่ละตู้มีป้ายชื่อที่ประตูพร้อมตัวบ่งชี้ตำแหน่งที่เหมาะสม
ใช้ตู้สวิตช์มาตรฐาน Rittal
ตู้สวิตช์ถูกติดตั้งในแถวตู้สวิตช์
สำหรับการขนส่ง ระบบตู้สามารถแยกออกเป็นหน่วยการขนส่งที่มีความกว้างสูงสุด 3600 มม.
การแบ่งส่วนของตู้แต่ละตู้นั้นทำขึ้นตามหน้าที่ที่เกี่ยวข้อง:
o ฟีด
o ควบคุมการสร้างแรงดันไฟฟ้า ไดรฟ์เสริม
o ไดรฟ์หลัก
o การควบคุม
